免費熱線電話：021-64200566 24小時服務電話：18326079359
干熱收縮率與卷曲收縮率：解析纖維熱性能與卷曲特性的雙維度指標
在紡織材料科學領域，干熱收縮率與卷曲收縮率作為評估纖維性能的核心參數，分別從熱穩定性和卷曲恢復能力兩個維度揭示了纖維的加工特性與使用價值。前者通過量化纖維在高溫環境下的尺寸變化，為紡織工藝的溫度控制提供依據；后者則通過模擬纖維在實際使用中的受力狀態，反映其卷曲結構的持久性。這兩項指標的協同優化，已成為提升纖維制品品質的關鍵路徑。
一、干熱收縮率：熱穩定性的量化標尺
干熱收縮率是指纖維在180℃恒溫條件下處理30分鐘后，其收縮長度與原始長度的比值。這一指標直接反映纖維分子鏈在高溫下的熱運動狀態，是評估纖維熱穩定性的核心參數。例如，滌綸纖維在180℃處理后的收縮率通常控制在3-5%范圍內，若收縮率超過5%，則表明纖維在高溫加工或使用過程中易發生尺寸變形，影響織物的平整度和耐用性。

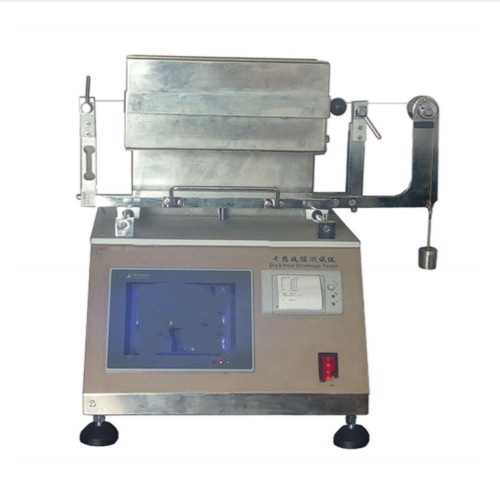

測試方法與標準
國際標準化組織（ISO）及中國國家標準（GB/T 6505）對干熱收縮率測試作出明確規定：
試樣制備：沿纖維縱向標記200mm基準段，確保標記線清晰可辨；
預處理：在20℃、相對濕度65%環境下調濕24小時，消除環境濕度對測試結果的影響；
熱處理：將試樣懸掛于180℃±1℃的熱風循環烘箱中，處理30分鐘；
測量與計算：冷卻后測量標記線間距，計算收縮率。
行業應用案例
工業濾布：某滌綸長絲濾布在180℃處理后，經向收縮率達4.2%，緯向收縮率為3.8%。通過優化熱定型工藝，將收縮率控制在3%以內，顯著提升了濾布在高溫環境下的尺寸穩定性，延長了使用壽命。
汽車安全帶：聚酰胺纖維的干熱收縮率需嚴格控制在2%以下，以確保在高溫環境下仍能保持足夠的強度和彈性，滿足安全標準。
二、卷曲收縮率：卷曲持久性的動態表征
卷曲收縮率是指變形絲經卷縮顯現后，在規定負荷下測得拉直長度與恢復卷曲狀態后的長度之差與拉直長度的比值。這一指標模擬了纖維在實際使用中因受力拉直后，其卷曲結構重新恢復所產生的收縮現象，是評估纖維彈性回復能力的重要依據。例如，某仿棉假捻變形絲的卷曲收縮率為6.1%，若在無張力受熱狀態下，其全部熱收縮率可達14.6%，遠高于普通空氣變形紗，展現出更蓬松的紗線結構。
測試方法與標準
卷曲收縮率的測試需結合靜態與動態負荷條件：
卷縮顯現：將變形絲在蒸汽或熱水中處理，使其卷曲結構充分顯現；
負荷加載：施加0.0018cN/dtex的輕負荷，測量拉直長度；
恢復測量：移除負荷后，施加0.0882cN/dtex的重負荷，保持30秒后移除，2分鐘后再施加輕負荷，測量恢復后的卷曲長度；
計算收縮率：根據拉直長度與恢復長度的差值計算卷曲收縮率。
行業應用案例
運動面料：某高彈力聚酯纖維的卷曲收縮率達12%，其制成的運動服在拉伸后能快速恢復原狀，滿足高強度運動需求；
地毯纖維：通過控制卷曲收縮率在8-10%范圍內，地毯纖維在踩踏后能迅速恢復蓬松度，提升使用舒適性。
三、雙指標協同優化：纖維性能升級的實踐路徑
干熱收縮率與卷曲收縮率的協同控制，已成為纖維性能優化的核心方向。例如，在PA/PU偏心皮芯復合長絲的研發中，研究人員發現：
牽伸倍率與熱定型溫度：牽伸倍率從3倍提升至5倍，熱定型溫度從160℃升至180℃時，纖維的干熱收縮率從2.8%降至1.5%，而卷曲收縮率從5.2%提升至7.5%，顯著改善了纖維的尺寸穩定性和彈性回復能力；
熱處理條件：在140℃干熱處理10-20分鐘后，纖維的卷縮率可達21.3%，卷曲模量為7.9%，卷曲穩定性達89.5%，滿足了高端紡織品對纖維卷曲性能的嚴苛要求。
四、技術演進與未來趨勢
隨著智能檢測技術的發展，干熱收縮率與卷曲收縮率的測試正朝著自動化、高精度方向演進。例如，結合激光位移傳感器與機器視覺技術，可實現纖維長度變化的實時監測，將測試精度提升至0.01mm以內；同時，通過大數據分析建立纖維性能預測模型，可提前優化生產工藝參數，減少試錯成本。
干熱收縮率與卷曲收縮率作為纖維性能評估的雙維度指標，其協同優化不僅推動了紡織工藝的精細化發展，更為高端紡織品、工業材料等領域的創新提供了關鍵支撐。未來，隨著材料科學與檢測技術的深度融合，這兩項指標的測試與應用將迎來更廣闊的發展空間。
