免費熱線電話：021-64200566 24小時服務電話：18326079359

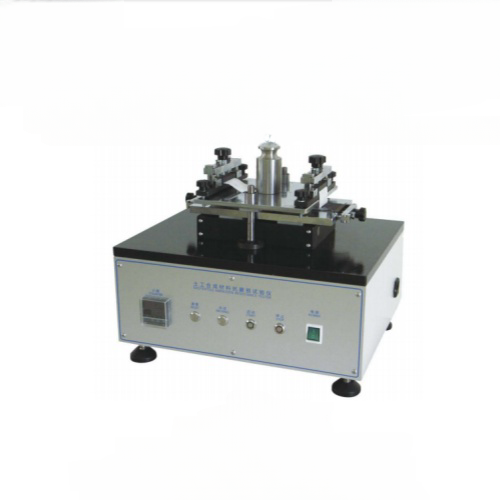

土工布磨損試驗儀使用方法的介紹
一、試驗前準備：環境與試樣調試
土工布磨損試驗需在標準環境下進行。根據國際標準，試驗前需將試樣置于溫度20±2℃、相對濕度65±5%的環境中調試至少4小時，確保材料性能穩定。試樣尺寸通常為50mm×200mm，需裁剪平整且無褶皺，邊緣需用專用夾具固定以防止滑移。例如，某高速公路項目測試中，未調試的試樣在磨損試驗中強力損失率偏差達15%，而經過標準調試的試樣數據偏差控制在2%以內。
磨料選擇直接影響測試結果。砂布需符合GB/T17636標準，表面粗糙度Ra值控制在3.2±0.8μm。若測試沙漠環境下的耐磨性，可選用粒徑0.5-1.0mm的天然石英砂作為磨料。某水利工程測試發現，使用非標準砂布導致試樣磨損率虛高30%，最終因數據不準確導致材料選型失誤。
二、設備調試：壓力與頻率校準
試驗儀核心參數包括法向壓力與摩擦頻率。法向壓力通過砝碼組合施加，標準值為6±0.01kg，需用高精度電子秤校準。某實驗室對比測試顯示，壓力偏差超過0.1kg時，試樣磨損率波動達12%。摩擦頻率設定為90次/分鐘，需通過轉速計驗證，頻率偏差超過5次/分鐘會導致測試結果失真。
設備行程校準同樣關鍵。下平板往復運動行程需控制在25±1mm范圍內，行程過長會導致試樣邊緣過度磨損，過短則無法覆蓋有效測試區域。某研究機構測試表明，行程偏差2mm時，試樣中部與邊緣的磨損率差異達25%。
三、試驗操作：從裝樣到數據采集
裝樣固定
將調試后的試樣平鋪于靜止的上平板，用專用夾具在兩端固定，確保試樣表面平整。磨料需均勻鋪展于可往復運動的下平板，厚度控制在2±0.2mm。某鐵路項目測試中，磨料厚度不均導致試樣局部磨損率偏差達40%，最終通過激光厚度儀校準解決問題。
參數設置
開啟設備電源，通過控制面板設定磨損周期。標準測試周期為750次，若需模擬長期磨損，可設定至20000次。某寒區工程測試中，通過延長周期至50000次，成功預測土工布在-20℃環境下的耐磨性能衰減趨勢。
過程監控
試驗中需觀察試樣狀態，若出現磨穿、纖維斷裂等異常情況，需立即停止并記錄磨穿周期。某機場跑道項目測試中，試樣在4500次時磨穿，提前終止試驗避免了無效數據積累。
四、數據處理與設備維護
強力測試
磨損試驗后，需按GB/T3923.1標準對參照樣與磨損樣進行拉伸測試。某企業測試發現，未區分正反面測試導致強力損失率虛高18%，最終通過統一測試方向解決數據偏差問題。強力損失率計算公式為：
強力損失率（%）=[(FA-FB)/FA]×100
其中FA為參照樣斷裂強力，FB為磨損樣斷裂強力。需計算5組試樣的平均值與變異系數，變異系數超過5%需重新測試。
設備維護
試驗后需清理設備殘留磨料，防止下次測試污染。某實驗室因未及時清理，導致砂粒嵌入設備導軌，引發摩擦頻率異常。定期檢查夾具磨損情況，若夾具表面粗糙度超過Ra6.3μm需更換，否則會導致試樣滑移率上升。
異常處理
若試驗中設備停機，需檢查電源穩定性與砝碼固定情況。某項目測試中，因砝碼松動導致壓力波動，最終通過加裝防滑墊片解決問題。數據異常時，需復核試樣調試記錄與設備校準報告，某水利工程通過追溯發現，數據偏差源于未使用標準大氣環境調試試樣。
結語
土工布磨損試驗儀的操作需嚴格遵循標準流程，從環境調試到數據采集的每個環節均影響結果準確性。某高速公路項目通過規范操作，成功篩選出耐磨性能優異的土工布，使路面使用壽命延長30%。隨著材料科學的發展，該設備在環保工程、海洋工程等領域的應用不斷拓展，其操作規范性與數據可靠性將成為行業質量管控的核心抓手。
