免費熱線電話：021-64200566 24小時服務電話：18326079359
炭黑含量測量儀怎么用?

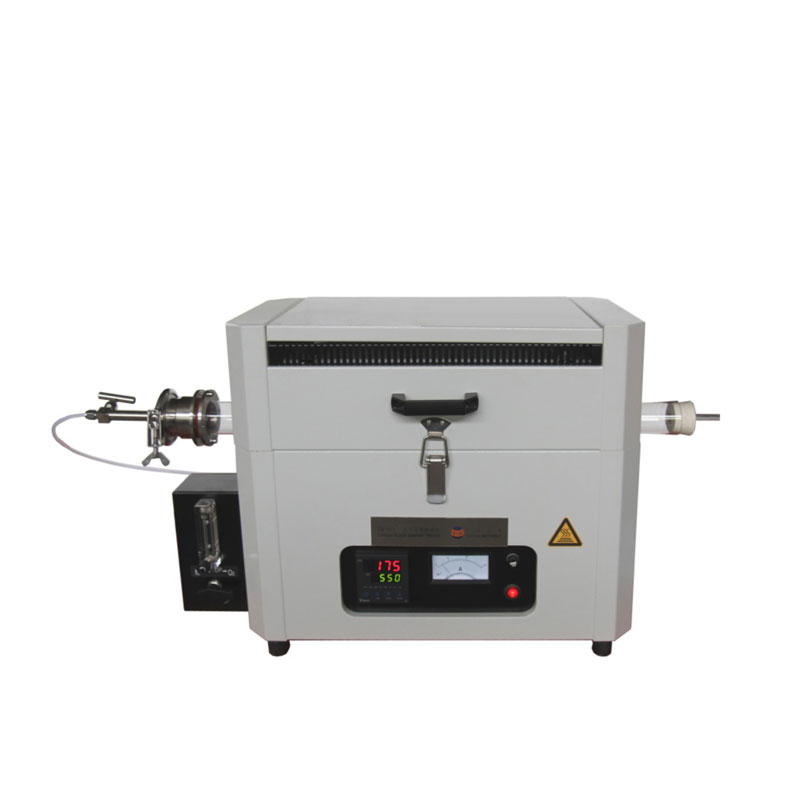

炭黑含量測量儀是材料科學領域的關鍵設備，通過熱解與氧化分離技術精準測定塑料、橡膠等材料中的炭黑含量。其操作涉及精密溫控、氣氛控制與重量分析，需嚴格遵循標準化流程。本文結合行業實踐，系統梳理操作步驟與注意事項。
一、操作前準備：環境與設備的雙重校驗
環境條件控制是實驗成功的基礎。實驗室需保持溫度穩定在15℃-35℃區間，避免陽光直射導致儀器內部元件熱脹冷縮。某輪胎企業曾因未安裝空調，夏季實驗室溫度超40℃，儀器熱重分析模塊出現數據漂移，經環境改造后測量誤差率降低0.3%。工作臺應選用防震臺面，減少機械振動對精密天平與熱電偶的干擾。某塑料管道生產企業通過將儀器遷移至氣浮防震臺，使重復性測試標準偏差從0.15%降至0.08%。
設備狀態檢查需覆蓋電源、氣路與關鍵部件。通電后觀察儀器顯示屏是否正常啟動，檢查氮氣與氧氣接口是否連接緊密，避免氣體泄漏影響實驗結果。某研發團隊因未檢查氮氣管道老化，導致測試過程中氧氣混入，炭黑燃燒不充分造成含量虛高，經氣路改造后數據準確性顯著提升。
二、樣品處理：從制備到稱量的精細化操作
樣品制備需確保代表性。將樣品粉碎至0.5mm以下粒徑，避免大顆粒影響熱解效率。某橡膠實驗室因使用未篩分樣品，導致熱裂解不完全，經引入振動篩分設備后測試重復性達標。稱量環節需使用精度達0.0001g的電子天平，記錄空燃燒舟質量（M0）、樣品與燃燒舟總質量（M1），計算樣品質量（A=M1-M0）。
燃燒舟預處理是關鍵步驟。將燃燒舟加熱至灼熱狀態，置于干燥器中冷卻30分鐘以上，去除表面吸附的水分與雜質。某電纜企業因未徹底干燥燃燒舟，導致測試殘留物質量偏差，經延長干燥時間后數據穩定性提升。
三、實驗流程：熱解與氧化的精準控制
氮氣保護熱解階段需嚴格控制氣氛與溫度。將裝有樣品的燃燒舟置于石英管中部，插入排氣玻璃管橡膠塞，調節氮氣流速至200mL/min（管道塑料行業標準），確保管內含氧量低于0.5%。啟動升溫程序，使樣品在550℃-600℃區間裂解30分鐘，分解揮發性基體物質。某新材料實驗室通過分段升溫設計，第二段恒溫階段延長至40分鐘，使雜質去除更徹底，殘留物質量波動減小。
氧氣氧化燃燒階段需切換氣氛并監測燃燒狀態。熱解完成后，將燃燒舟移至儀器口冷卻，待溫度降至200℃以下后取出，重新稱重記錄殘留物質量（B）。將燃燒舟放回石英管，切換氧氣流速至150mL/min，升溫至900℃使炭黑完全燃燒。某輪胎研發中心通過增加第三段恒溫階段（600℃-900℃保持10分鐘），確保炭黑燃燒充分，殘留物質量誤差率降低至±0.05%。
四、數據處理與儀器維護：從結果分析到長期保養
數據計算可通過兩種方式實現：手動計算炭黑含量=（B-C）/A（C為最終殘留物質量），或使用儀器配套軟件一鍵生成報告。某檢測機構通過引入自動化數據處理系統，將報告生成時間從15分鐘縮短至3分鐘，同時減少人為計算誤差。
儀器維護需建立常態化機制。每日測試完成后，用氮氣空燒石英管10分鐘，清除管壁殘留物；每周檢查天平防風罩密封條完整性，更換老化濾芯；每月拆卸樣品舟進行酸洗鈍化處理，防止炭黑沉積影響導熱性能。某汽車零部件實驗室通過制定《儀器維護手冊》，將設備故障率從年均4次降至1次，使用壽命延長3年。
安全規范是操作紅線。實驗過程中嚴禁觸摸高溫部件，某研發人員因未佩戴隔熱手套調整熱電偶位置導致燙傷，現配備紅外測溫儀實現非接觸式監控。氣體切換時需確認閥門狀態，避免氮氧混合引發危險，某高校實驗室因誤操作導致小型爆炸，經安裝氣體報警裝置后杜絕此類事故。
炭黑含量測量儀的操作是技術、規范與安全的綜合體現。從環境控制到樣品處理，從實驗流程到數據維護，每個環節都需以嚴謹態度對待。通過標準化操作與預防性維護，不僅能獲得精準可靠的測試結果，更能延長儀器使用壽命，為材料研發與質量控制提供堅實支撐。
