免費熱線電話：021-64200566 24小時服務電話：18326079359
炭黑含量測試儀檢定流程全解析：從準備到報告的規范操作

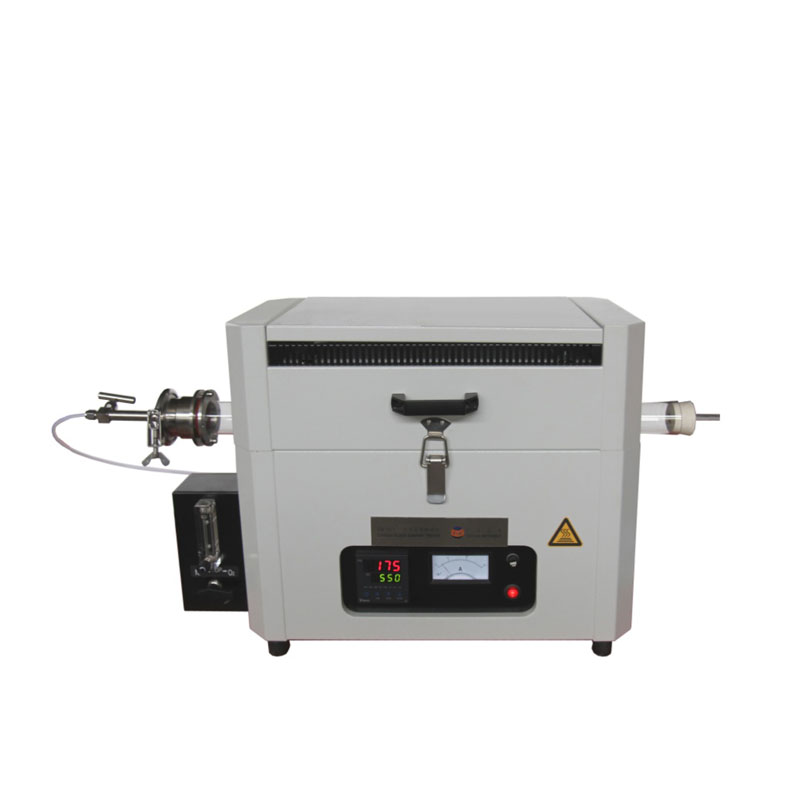

炭黑含量測試儀作為材料分析領域的關鍵設備，其準確性直接影響塑料、橡膠等產品的質量判定。為確保測試結果的可靠性，需通過系統化的檢定流程對儀器性能進行全面驗證。本文將從檢定準備、環境控制、操作規范及結果判定四個維度，詳細闡述炭黑含量測試儀的檢定流程。
一、檢定前準備：標準樣品與設備校準
檢定前需準備兩組標準樣品：一組為已知炭黑含量的聚乙烯或聚丙烯標準物質，另一組為空白樣品（不含炭黑）。標準樣品需符合國際標準要求，例如ASTM標準規定的2.0%-3.0%炭黑含量范圍，或國標GB/T 15065-2009要求的2.35%-2.85%區間。樣品需粉碎至均勻顆粒狀，并通過篩網過篩確保粒徑一致性，避免因顆粒不均導致測試偏差。
儀器校準是檢定的核心環節。需使用高精度電子天平（精度達0.0001g）對燃燒舟進行三次重復稱重，記錄空舟質量波動范圍。若三次稱重結果偏差超過0.0005g，需清潔燃燒舟并重新校準。同時，檢查氣體流量計的準確性，通過皂膜流量計驗證氮氣與氧氣的實際流速是否與設定值（如氮氣200mL/min、氧氣150mL/min）一致，誤差需控制在±2%以內。
二、環境控制：溫度與濕度的精密管理
檢定環境需滿足恒溫恒濕條件。實驗室溫度應穩定在23℃±2℃，濕度控制在50%±5%范圍內。溫度波動會導致炭黑揮發速率變化，而濕度過高可能引發樣品吸濕，影響熱解殘留物質量。例如，某企業曾因實驗室濕度達65%，導致測試結果比真實值偏高0.3%，經環境改造后誤差降至0.05%以內。
通風系統需保持良好運行狀態。檢定過程中產生的揮發性氣體需通過排風管道及時排出，避免氣體積聚干擾測試。某檢測機構曾因排風不暢，導致氮氣中氧氣含量超標至1.2%（標準要求＜0.5%），引發炭黑提前氧化，測試結果偏差達1.8%。
三、操作規范：四階段熱解法的標準化執行
檢定采用四階段熱解法，具體流程如下：
氮氣保護階段：將標準樣品放入燃燒舟，置于加熱爐石英管中部。通入含氧量＜0.5%的氮氣，流速控制在200mL/min，持續10分鐘以徹底置換管內空氣。此階段需確保氮氣純度，某實驗室曾因氮氣含氧量達0.8%，導致炭黑殘留量增加0.2%。
基體裂解階段：以5℃/min速率升溫至450℃，恒溫30分鐘使聚乙烯基體完全分解。此階段需監控熱重曲線，若質量下降速率突然變化，可能表明裂解不完全或設備故障。
氮氣冷卻階段：將燃燒舟移至爐口冷卻5分鐘，再取出置于干燥器中冷卻20分鐘，稱重記錄殘留物質量（m?）。冷卻過程需避免樣品吸濕，某企業曾因冷卻時間不足導致殘留物質量增加0.15%。
氧氣燃燒階段：重新放入燃燒舟，切換為氧氣流速150mL/min，升溫至620℃恒溫40分鐘使炭黑完全燃燒。冷卻后稱重記錄最終殘留物質量（m?）。若m?＞0.001g，表明炭黑未燃盡，需重新檢定。
四、結果判定：數據比對與誤差分析
檢定結果需通過三組平行測試驗證。計算三次測試的炭黑含量平均值，并與標準樣品標稱值對比。若偏差在±0.2%以內，判定儀器合格；若偏差超限，需排查原因：可能是氣體流量控制不當、溫度傳感器偏差或樣品制備問題。例如，某儀器因溫度傳感器偏差導致實際溫度比設定值低10℃，測試結果偏低0.3%，更換傳感器后誤差消除。
檢定報告需詳細記錄環境參數、操作步驟及原始數據。報告應包含標準樣品信息、儀器校準記錄、熱重曲線圖及最終判定結論。某第三方檢測機構通過建立數字化檢定系統，將報告生成時間從4小時縮短至30分鐘，同時實現數據可追溯性。
從標準樣品的嚴苛篩選到四階段熱解法的精密執行，炭黑含量測試儀的檢定流程體現了材料檢測領域對精準度的極致追求。通過系統化的檢定管理，可確保儀器在長期使用中保持穩定性能，為塑料、橡膠等行業的質量控制提供可靠數據支撐。
